Гидроаккумуляторы и расширительные баки «Джилекс» - что выбрать?

Бренд «Джилекс» — один из лидеров российского рынка насосного оборудования. Однако полноценная работа системы водоснабжения или отопления невозможна без вспомогательных емкостей, которые поглощают гидравлические удары, выравнивают давление и продлевают жизнь дорогостоящим узлам. В ассортименте компании представлены два типа таких устройств: гидроаккумуляторы и расширительные баки для систем отопления.

Гидроаккумулятор в системе водоснабжения

Гидроаккумулятор — герметичный стальной бак с мембраной внутри. Внутри бака эластичная мембрана формирует две отдельные камеры — для воды и для воздуха. Воздух под давлением сжимается, когда насос закачивает воду, и вытесняет ее обратно, когда кран открывается. Это решает сразу несколько задач:

• Стабилизация давления. Поддерживает заданный напор в трубах, предотвращая перепады температуры при одновременном использовании нескольких точек водоразбора.

• Защита от гидроударов. Гасит резкие скачки давления при включении и выключении двигателя.

• Продление ресурса насоса. Насос включается только тогда, когда запас воды в баке исчерпан, что сокращает количество циклов включения-выключения в 10–20 раз.

• Запас воды. Позволяет пользоваться водой некоторое время даже при отключении электричества.

Расширительный бак в системе отопления

Вода при нагревании расширяется примерно на 4%. Если лишнему объему некуда будет уйти, давление в замкнутом контуре резко возрастет, что приведет к сбросу теплоносителя через аварийный клапан или повреждению котла.

Расширительный бак принимает этот избыток жидкости, сжимая воздух за мембраной, а при остывании возвращает его обратно в систему.

Все расширительные баки «Джилекс» — мембранного типа. Внутри корпуса находится эластичная мембрана (материал EPDM), которая делит бак на две камеры:

• водяную — сюда поступает теплоноситель;

• воздушную — заполнена сжатым воздухом, давление можно регулировать через ниппель.

Такая конструкция исключает контакт теплоносителя с воздухом, снижая риск коррозии и образования воздушных пробок.

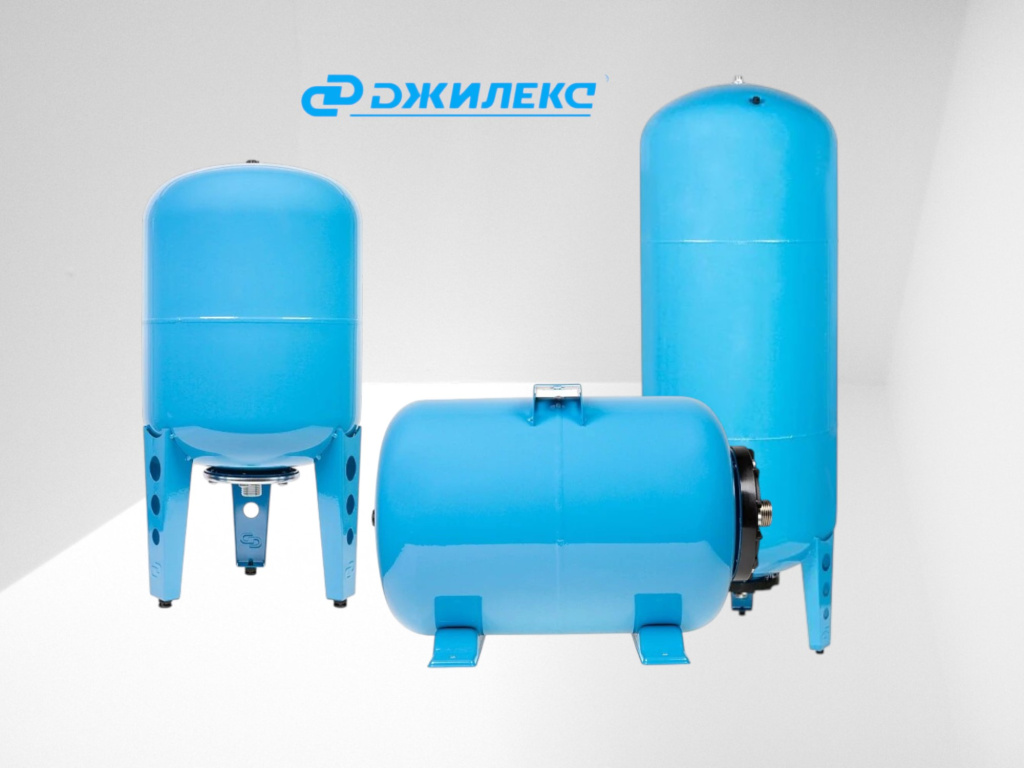

Модели гидроаккумуляторов Джилекс

В линейке «Джилекс» представлены следующие модели гидроаккумуляторов:

• Горизонтальные. Баки объемом 24 и 50 литров, сверху установлена площадка для крепления поверхностного насоса.

• Вертикальные. Баки объемом 50, 100, 200, 300 и 500 литров. Особенность вертикальных моделей — опорные ножки с пластиковыми пятками.

• Корпус изготовлен из прочной углеродистой стали высокого качества.

• Для контроля давления предусмотрен воздушный клапан.

• Фланец выполнен из оцинкованной стали либо в комбинированном исполнении (пластик и латунь).

• Мембрана — эластичная, предусмотрена возможность замены.

• В горизонтальных моделях есть универсальная площадка под крепление насоса.

• Модели объемом 24, 50 и 100 литров рассчитаны на максимальное давление до 8 бар; от 200 до 500 литров — до10 бар.

• Для моделей на 24, 50 и 100 литров предусмотрен стандартный присоединительный размер — 1 дюйм. В крупногабаритных баках (от 200 до 500 л) используется увеличенный размер подключения — 1¼ дюйма.

• Допустимый температурный диапазон перекачиваемой воды — от +1 °C до +35 °C.

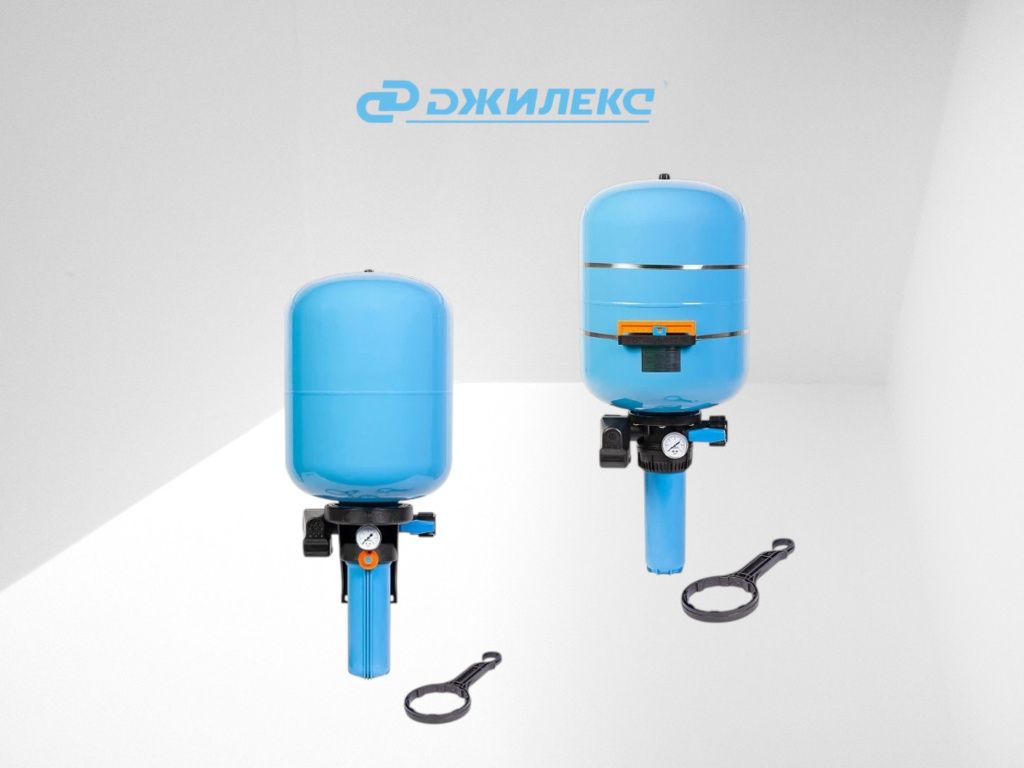

Серии «КРАБ» и «КРАБ-Т»

Отдельного внимания заслуживает серия КРАБ. Это не просто гидроаккумулятор, а полностью готовый узел автоподключения. В едином корпусе объединены сам бак, реле давления, манометр, обратный клапан и магистральный фильтр. Идеальный вариант для быстрой организации водоснабжения небольшого дома или бани.

Характеристики системы КРАБ

• Серия КРАБ представлена гидроаккумуляторами объемом 24 и 50 литров.

• Серия КРАБ-Т выпускается в четырех вариантах объема: 18, 24, 50 и 100 литров.

• Максимальное давление – 5,5 бар.

• Диаметр входных и выходных патрубков – 1 дюйм.

• Температура перекачиваемой воды – от +1°С до +35°С.

• Система представляет собой готовое решение для автоматизации водоснабжения.

• Все элементы системы устойчивы к коррозии.

• Мембрана подлежит замене (за исключением модели КРАБ-Т 18).

• Легкий и удобный монтаж. КРАБ фиксируется на кронштейне, а КРАБ-Т крепится напрямую к стене за корпус.

• Встроена функция предварительной фильтрации воды; в комплекте предусмотрен ключ для обслуживания картриджного фильтра.

• Для контроля сроков замены фильтрующего элемента предусмотрен специальный календарь.

• Подключение возможно в любой точке системы вне зависимости от направления потока: у КРАБ для этого предусмотрены патрубки напорной магистрали, у КРАБ-Т — съемный коллектор.

• В комплект входят электрокабели с вилкой и розеткой.

Системы КРАБ и КРАБ-Т универсальны, работают с любыми насосами, у которых напор более 2,8 бар (28 м). При выборе системы ориентируйтесь на количество точек водоразбора в вашем доме:

• При наличии 1–2 водоразборных точек оптимальным выбором станут баки КРАБ-Т 18, КРАБ-Т 24 или КРАБ 24.

• Для системы с 2–4 точками водоразбора подойдут модели КРАБ-Т 50 и КРАБ 50.

• Если в системе 4 и более точек, рекомендуется модель КРАБ-Т 100.

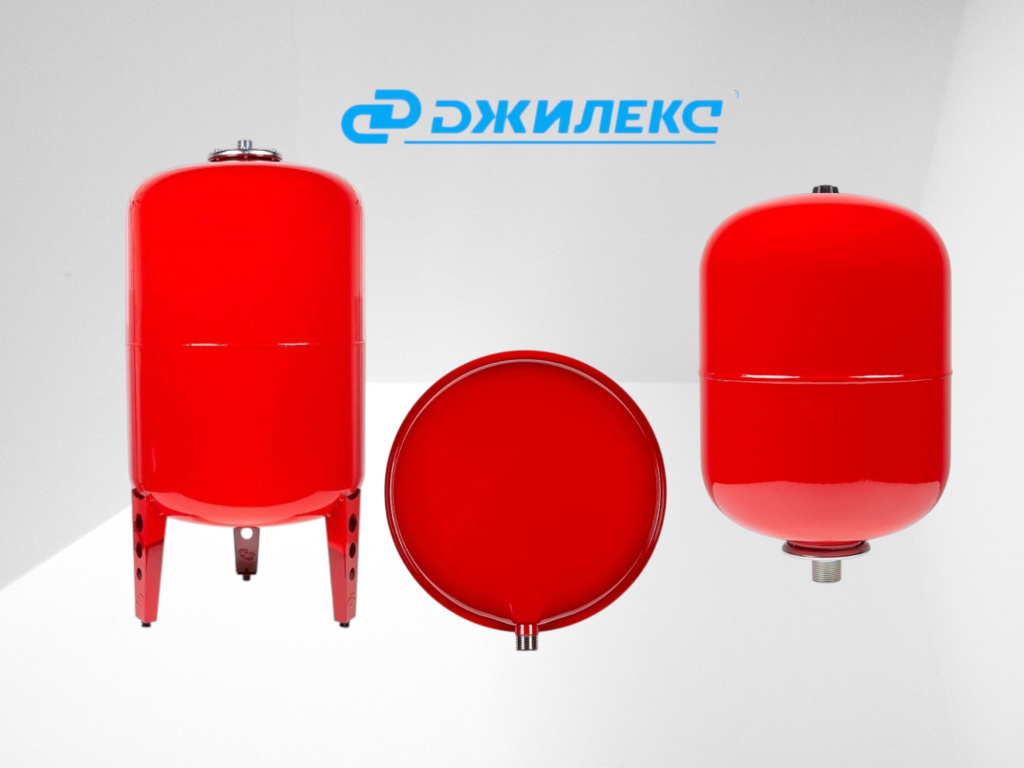

Расширительные баки Джилекс

Отдельная категория — расширительные мембранные баки для закрытых систем отопления. Они компенсируют тепловое расширение теплоносителя и поддерживают давление в контуре. Отличаются от гидроаккумуляторов повышенной термостойкостью: рабочая температура от −10 до +110 °C. Корпус окрашен в красный цвет.

• Плоские.

• Вертикальные (Для расширительных баков вместимостью от 50 литров предусмотрены опорные ноги).

Характеристики плоских баков

• Для регулировки давления предусмотрен воздушный клапан.

• Присоединительный размер составляет 3/4 дюйма.

• Фланец изготовлен из оцинкованной стали — это повышает устойчивость к коррозии.

• Линейка плоских расширительных баков представлена моделями объемом 6, 8, 10 и 12 литров. Мембрана в плоских баках замене не подлежит.

• Предельное рабочее давление составляет 3 бар.

Характеристики вертикальных баков

• Корпус бака изготовлен из углеродистой стали.

• В зависимости от модели фланец изготавливают из оцинкованной стали или комбинации оцинкованной стали с пластиком.

• Для регулировки и контроля давления предусмотрен воздушный клапан.

• Объемный ряд представлен моделями от 6 л до 500 л, включая промежуточные типоразмеры: 10, 14, 18, 24, 50, 100, 150, 200 и 300 л.

• Мембрана в баках объемом 6–18 л не меняется.

• Присоединительный размер подобран с учетом объема: 3/4″ — для моделей 6–18 л, 1″ — для 24–150 л, 1¼″ — для 200–300 л.

• Максимальное рабочее давление составляет 5 бар для моделей 6–18 л и 6 бар для баков объемом 24–500 л.

Гидроаккумуляторы и расширительные баки «Джилекс» — это прагматичный выбор для российского потребителя. Производитель предлагает оптимальное соотношение цены, доступности запчастей и надежности. Благодаря широкому ассортименту объемов подобрать подходящую модель можно как для скромной системы водоснабжения, так и для сложной инженерной сети двухэтажного загородного дома.

Автор статьи:

Илья Колесников

Инженер-консультант отдела продаж
